et bien on peut dire que tu chome pas , bon courage

Allez qqs

Bon , çà c'est l'étang comme il était juste vendredi:


avec une vue du filtre actuel camouflé en détail


Samedi matin préparation pour le déplacement du filtre actuel


Le produit assemblé :



Samedi après-midi fête de famille donc pause.
Dimanche matin, été chercher pompe oase aquaoxy de 08/2012 sur facture chez un particulier...la 2000 car perso, j'ai la 1000 mais vu la taille du nouveau filtre, çà và pas le faire donc comme çà j'aurai la 1000 pour l'étang et la 2000 pour le filtre. Me manquera plus que l'UV: là je prévois du neuf probablement le TMC AQUA EVO 30. Après-midi: déplacement du filtre et raccord de la pompe (pas de mise en eau comme prévu car ma vanne de vidange s'est de nouveau détachée (problème de colle ???? ). Heureusement, j'ai un nouveau pot donc renettoyage et recollage. La mise en eau sera pour lundi.



Ensuite enlevé avec madame les graviers sur la surface de travail (tuyauteries à adapter, emplacement semelle de béton,....). Un p'tit coup de main, çà se refuse pas !!!





Une photo du nouveau filtre (environ 3,5 X le volume de l'actuel)
2m10 de long au lieu de 65cms. D'après certains avis, çà a l'air d'être un très bon filtre donc j'espère que je verrai la différence surtout que je compte aussi améliorer certains points.



La suite sera pour demain...

et ben si avec ce filtre tu na pas une belle eau je comprend pas , en tous cas ce sont de tres bon filtre , sacree boulot nono

Salut Patoche,

Merci. Tu connais personnellement quelqu'un possédant ce filtre ? Si je me rappelle, tu t'y connais bien question plantes...quelle(s) plante(s) aquatique(s) à part le nénuphar pourrai(en)t résister aux assauts des kois ?
Dans les 3 bacs, j'ai à présent des œufs de grenouilles et malheureusement pour eux, il y avait aussi un tritton. C'est la loi de la nature...On voit aussi sur les photos que les lentilles d'eau commencent à se multiplier. Les pousses du bambou sont en train de sortir également. Les caltha fleurissent...mais ce matin à 7h00, on avait -0,7 °C !!!

moi dans mon bassin jai mit : pontederia , HOUTTUYNIA CORDATA CHAMELEON , iris ,typha , thalia et du Hydrocotyle vulgarisque et qui resiste bien au koi , mais pour les oxygenante dans le fond du bassin jai bien peur que les kois s'en regal

24 avril, résumé des 3 derniers jours (ou plutôt après-midis car le matin, je travaille à l'entreprise). Dur dur car je n'ai plus l'habitude de ce genre de travaux depuis mon infarctus juillet dernier (pour çà aussi que je travaille par 1/2 journée au jardin car plus je ne saurai pas).
Alors, enlèvement des bacs à plantes, dégagement des tuyauteries entrée/sortie filtre, modif des tuyauteries.



Découpe du tuyau de retour d'origine




La modif presque complète



Vue de détail: ici, on voit les bandes bitumeuses auto-collantes pour gouttières mais que j'utilise ici pour éviter toute fuite éventuelle en plus de "la" dose de colle...ben ouais, je suis un "méfiant" lol



Ici, on voit le début de la sortie et le terrassement avec intégration de blocs "parpaings" pour stabiliser le sol. Sur ce niveau viendra mon coffrage de 24 cms d'épaisseur. Le coffrage est assemblé et prêt à être déposé.



Terrassement terminé (enfin presque)



Reste plus qu'à mettre de niveau "finement" mais là, on n'en peut plus. On a aussi déplacé le chèvrefeuille pour faire de la place afin de récupérer 2 des 3 bacs à plantes/batraciens car j'y tenais pour le côté pratique. Les trous pour ces bacs sont également creusés mais on n'a pas eu le courage de remettre en place les bacs (toujours pleins d'ailleurs)....ce sera pour demain. C'est le problème quand on n'a qu'un petit jardin, il faut toujours penser 7 fois avant d'entamer tout changement. Espérons aussi que mon entrée de filtre est bien positionnée...normalement, d'après mes calculs, elle devrait tomber entre le vortex et la première cuve ET à l'intérieur de l'encombrement du filtre...c'est pas gagné mais avec un peu de chance...

en tous cas , ta bien du courage , bravo et bon courage pour la suite ,
euh par contre ton chat faut lui dire qui se remut un peu quand meme

Ah oui le chat...on est tombé sur un sacré phénomène !!! lol
Allez, pour faire court : emplacement du filtre mis à bonne hauteur et nivelé, bacs remis en place avec les plantes (j'en ai profité pour faire un gros nettoyage au niveau de l'étang), bornes électriques et feutre et graviers également replacés. Aujourd'hui si le temps le permet, on placera le coffrage, mise à niveau et on coulera le béton.

Lundi avons coulé la dalle comme prévu. Temps idéal pour béton : ensoleillé avec de nombreux passages nuageux et qqs gouttes de pluie mais vraiment qqs gouttes !!!





Résultat final mardi soir après avoir retiré la bâche.



Je pense que dimanche, je pourrais mettre en place le nouveau filtre (à vide bien entendu) afin de voir ce qui sera à commander au niveau tuyauterie et vannes. Je retirerai le coffrage probablement mercredi prochain.

tu a bien du courage , super nono , jai hate de voir le final

Oui, moi aussi Patoche, lol. Cet après-midi, nous sommes allés à une jardinerie acheter 1 menthe d'eau, 2 pontedaria et 1 jonc "spirale". Le tout a été placé dans les 2 bacs avec les bambous, le papyrus, les iris et les calthas déjà installés.
Hâte d'être demain après-midi pour voir si le placement du filtre va vérifier mes calculs. Je dois aussi commander mes 4 vannes de 40 et mon tube UV...histoire de pouvoir continuer.

bon courage a toi NOno......
Tres joli petit coin zen!
Felicitation et vas-y mollot,santé oblige
Bon courage pour la suite

Merci Callette

Filtre mis en place


Achat et placement de nouvelles brosses dans la chambre 1,


Nettoyage des matalas japonais au karcher public pour auto, c'est une idée du tonnerre: toutes les saletés organiques ou non ont été pulvérisées. Remise en place dans la chambre 2 avec 4 diffuseurs de 50 mm raccordés à 1 quadruple robinet. Au-dessus sera placé un mousse de filtration sur toute la surface (épaisseur +- 5cms)



Mise en place dans la 3ème chambre de 2 diffuseurs cylindriques pour couvrir toute la largeur du compartiment substrat de lave et biocerapond



Les 4 diffuseurs sphériques de la chambre 2 seront raccordés à la sortie 1 de la pompe à air oase aquaoxy 2000 et les 2 diffuseurs cylindriques de la chambre 3 seront raccordés à la sortie 2 de la même pompe. Demain, j'installerai l'aquaoxy 1000 qui sera dédiée à l'étang à côté de la 2000.



Les 5 vannes dia 40 à boisseau sphérique et à coller sont commandées sur site français pro piscines/bassins: 5 pièces (4 pour les vidanges et 1 pour l'entrée afin d'éviter le reflux du vortex lors de l'arrêt de la pompe) quasi moitié prix que la plupart des magasins belges: merci internet ! Pour l'UV, j'aimerai acheter près de chez moi mais je n'ai pas encore trouvé un vendeur pour le tmc aqua evo 30w...bizarre car en France et en Angleterre, il serait en vente depuis 2011. Son avantage par rapport aux tmc traditionnels, c'est sa capacité en litres/heures, donc pas besoin de bypass pour dériver une partie du débit.

impressionnant tout sa nono , moi je vient d'installez mon nouveau filtre sera koi , je mettrais des photo apres

Allez on continue entre les averses lol. Depuis mercredi, il est tombé pas loin de 7 cms d'eau soit en averses orageuses soit en averses faibles donc j'avance tant bien que mal mais comme j'attends mes vannes, j'suis pas pressé non plus.

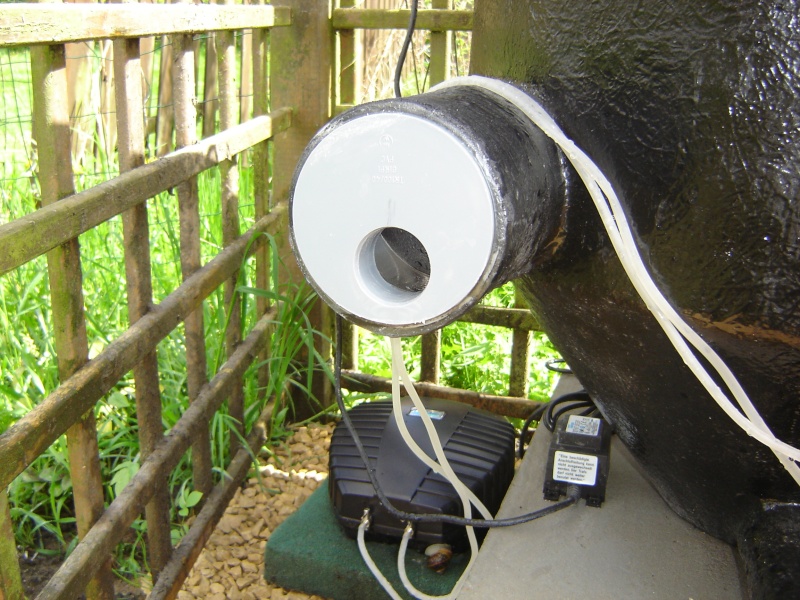

Installation de la sortie:

- la couronne pour le 80


- combler l'interstice 80/110 par une couronne intérieure



- raccordement complet avec manchon vertical non-collé pour les dilatations et le retrait éventuel du filtre



La prolongation de l'arrivée d'eau pour branchement à l'entrée du filtre (manque la vanne)



et l'entrée du filtre



prête à être raccordée

et bien entre des averses tu chome pas nono

Et voilà, vannes arrivées mardi, placé les 4 de vidanges mercredi fin de journée après le boulot par une belle éclaircie et celle de l'entrée du filtre le jeudi entre les averses pour ne pas changer. Je viens de terminer ce soir le raccord du tuyau, le remplissage préliminaire pour vérifier les vidanges et la mise en route de la pompe à air. Tout a l'air parfait: niveaux, fonctionnement de la pompe à air, pas de grosses fuites visibles à première vue. Cette nuit, je laisse tout afin de voir demain matin si les niveaux d'eau ne baissent pas soit dû à des petites fuites, soit dû à un mauvais état du filtre. Demain après-midi, je compte mettre à contribution le circuit d'entrée afin de vérifier cette partie également et si tout va bien, je ferai tourner les 2 filtres de la nuit puis dimanche après-midi, arrêt de mon filtre tiny et basculement complet sur le messner + transfert du biocerapond et placement des pierres de lave.


Pour du 40, c'est maousse costaud !






un beau niveau d'eau...l'est content nono !!!


et les remous des bulleurs...bcp de mousses les 30 premières minutes dans les matalas mais c'est dû au passage au carwash de ces derniers (pourtant j'avais bien rinçé mais c'est pourquoi je préfère laisser tourner 24h sans contact avec l'étang)

Bon alors: hier, toujours pas de fuites sur les vidanges (les niveaux des compartiments 2, 3 et 4 n'ont pas baissé d'un iota MAIS ben ouais souvent il y a des MAIS et les MAIS n'annoncent souvent pas de bonnes nouvelles lol. Mais (donc) fuite au niveau de l'entrée lors du test pas sur mes collages (çà sauve ma fierté mdr) mais sur la partie inférieure de l'entrée même du filtre donc revidé le vortex, direction magasin de bricolage, achat d'un kit de réparation fibre de verre/résine style pour auto/bateau...colmatage, séchage et retest ce dimanche matin...impec...pour être sûr mardi, j'irai chercher un rouleau de fibre et j'en remettrai une couche vu qu'il me reste 2/3 de la résine. Demain matin, mise en route complète du Messner et retrait du tiny car je dois aller le porter chez la personne qui me l'a racheté.

mais c'est un filtres de malade nono que tu a fait , impressionnant

Du très beau travail Nono , je te félicite .

t'arrete quand?????
Toujours entrain de faire quelque chose....

Merci à tou(te)s
Et voilà Tiny parti, Messner à son affaire et nono au repos !
La deuxième pompe à air a rejoint la première près du filtre.
Le Messner est enfin démarré totalement, attente de 15 jours/1 mois pour voir le résultat et si j'ai encore une seule sal****tûûût d'algue unicellulaire, je commande fissa un UV de l'enfer comme Patoche (enfin, presque le même...).
En attendant, je vais profiter de ce délai pour trouver une statue qui remplacera celle sur mon ponton car après qqs années de service, la terre cuite se fend et s'écaille par gros morceaux. Me reste aussi à faire le camouflage du filtre avec des panneaux de lierre artificiel comme j'avais fait pour l'autre.
Après, on pourra profiter de tout çà dès qu'on aura un rayon de soleil, hein Callette ???

Vue du vortex en action

hate de voir le resultat avec le boulot que ta fait je doute que l'eau reste vert

ouais,sous le soleil.............
L'uv est indispensable,me semble t'il ,pour eviter l'eau verte!!!
J'aimerai bien voir les panneaux de lierre,ça pourrais m'interresser.....
En tout cas ,super et bravo!

Ben quand j'avais moins de kois, j'avais une eau très limpide avec mon filtre précédent et ce, sans UV alors j'espère pouvoir revenir au même résultat avec ce plus gros filtre. Pour les panneaux de lierre, tu vas en page 4 de ce topic et tu les verras (quoique l'effet est mieux en réel qu'en photo) mais je remettrai des photos dès qu'ils seront remis sur le nouveau. Et puis, j'ai pas encore terminé que j'ai déjà amélioré en modifiant les tubes PVC de vidange. Lol.

Photo des 2 sœurs aquaoxy1000 et aquaoxy2000


Et si vous n'avez rien vu sur la photo précédente, un zoom montrant la modif



En fait j'ai acheté du tube PVC dia 40 mais transparent et j'ai remplacé les tuyaux situés derrière chaque vanne afin de voir quand l'eau de vidange cesse d'être impropre lors de l'ouverture de chacune des vannes...efficacité testée...çà fonctionne ! Et vu la longueur totale du tuyau de vidange, je ne suis plus obligé d'attendre que l'eau ait parcouru 2m50 avant de voir qu'elle redevient claire.
